系统构成
RLGA-4800是一套完整的集成系统，它配备了RLGA-0800分析仪、IP66防护机柜、精密调节机柜空调，17寸液晶触摸屏，4通路气体采样过滤装置、PLC控制电磁阀组、自动循环反吹装置、自动标定装置。此系统的循环反吹预处理装置能够将管内粉尘及水分会全部吹出，不会附着在管内壁。同时，每个气路的反吹间隔短，频率高，这样保证气路管线内长期清洁，不会发生堵塞现象。此系统可独立运行于各种工况条件下，且能够支持4个不同的采样点循环检测。

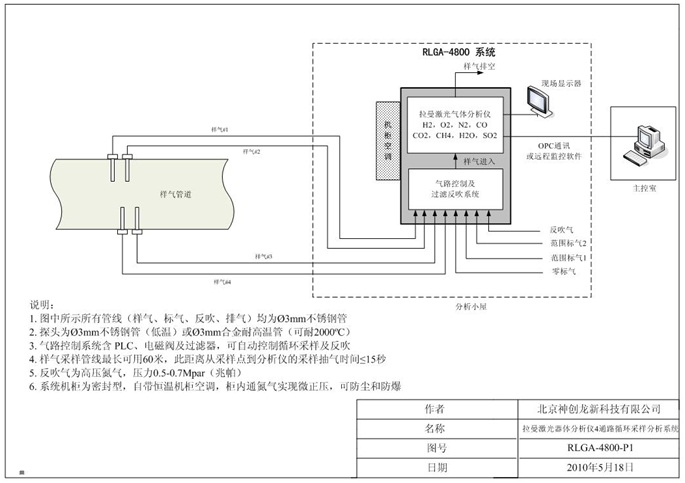

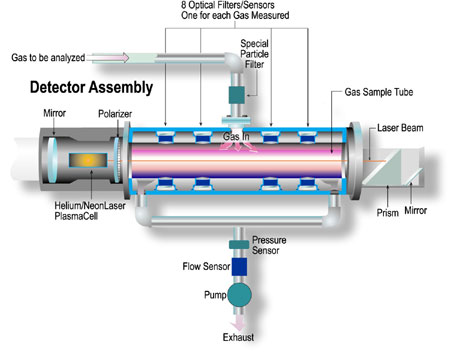

如图所示，RLGA-4800系统主要由以下部分组成：
功能特色
该系统除取样探头和气路管线外，所有组成部件都被集成安装到一个保温防尘机柜内，该机柜配有精密调节恒温空调，能保证仪表在一个恒定温度下正常运行。同时机柜内可以通有微量氮气，使机柜内部实现微正压，这样能保证粉尘和有害气体不能进入机柜损害仪表，系统达到IP65防护等级标准。所有气路管线（包括样气，标气，反吹氮气）都从机柜底部进入分析系统，并连接到阀组控制系统上，气路开闭状态由PLC控制多路电磁阀实现。系统正常运行时，机柜门保持密闭，门上安装了17英寸液晶触摸屏，操作人员可通过触摸屏观察仪表运行状态，并对仪表实施操控。拉曼激光分析仪RLGA内部集成了一台完整工控机，运行Window2000操作系统，分析仪操作软件以及其他数据软件都在Windows上运行，分析结果可在触摸屏上显示，也可通过以太网，以OPC通讯方式传输给上位机或PLC/DCS等。
RLGA-4800系统配有四个独立的采样通道，可对四个不同检测点实行循环采样检测，也可将四个通道安装到同一检测点，实现连续采样检测。分析仪连续工作时，四个通路中只有一个通路的气体可以进入分析仪进行分析，其他三路在进行反吹或者预采样。四个气路循环工作，将样气送入分析仪。由于有预采样装置，当气路切换时，下一个气路早已将样气采集到分析仪入口前，保证切换后进入分析仪的是新采样的气体，不会因采集管线长度造成延时，从而使分析仪分析的样气是连续的。每个通路的采样时间可自行设定，一般设定为15秒至60秒，一个循环下来总共时间为1分钟至4分钟。在这个时间段内，每个通路都进行了一次反吹。我们所采用的采样管线均为外径1/8”(3mm)的不锈钢管，由于管线内径小，在5-7公斤压力的氮气反吹下，管内粉尘及水分会被全部吹出，不会附着在管内壁。同时，每个气路的反吹间隔短，频率高，这样保证气路管线内长期清洁，不会发生堵塞现象。
