申请号：CN201811054490.8

专利名称：一种细水雾喷嘴

发明人：秦俊; 王喜世

专利类型：发明专利

摘要：

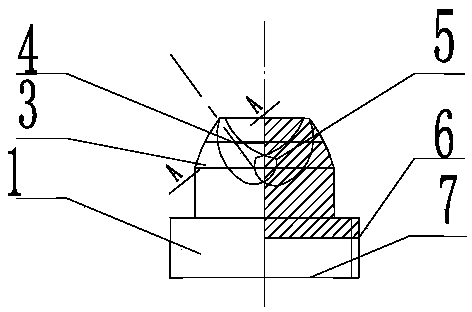

本发明提供一种细水雾喷嘴，包括细水雾喷嘴芯(1)和喷嘴座(2)，喷嘴芯(1)安装在喷嘴座(2)中构成细水雾喷嘴，喷嘴芯(1)一端为抛物线旋转体台(3)，在旋转体台(3)面上对称旋转地布置第一流水槽(4)和第二流水槽(5)，另一端设置外螺纹(6)，用于和喷嘴座(2)连接，并设一沟槽(7)供装配时旋转螺纹用，将这一端两边削去一个月牙块(13)，以便水能从此通过到达第一流水槽(4)和第二流水槽(5)的入口；细水雾喷嘴座(2)由刚性材料制成，其内部为抛物线旋转体台的腔体(8)，腔体(8)与喷嘴芯(1)的抛物线旋转体(3)配合。本发明细水雾喷头在较低的压力(1MPa)作用下，该细水雾流场可射出4～5m远。节省动力，由于其所产生的雾颗粒较细，使用安全。
